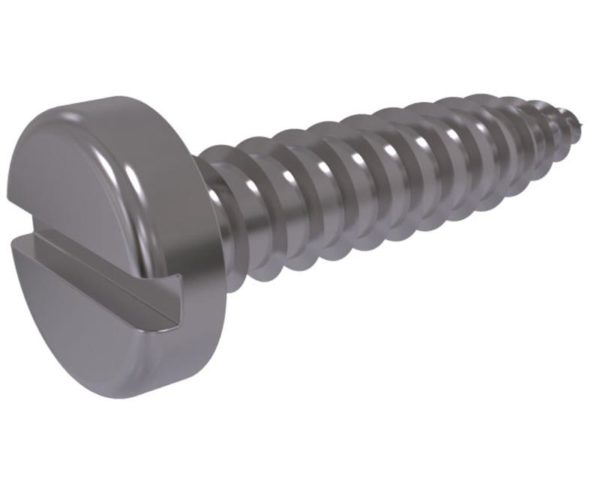

DIN 7971 ISO 1481 Blechschrauben mit Schlitz und Flachkopf

Artikelnummer: DIN 7971, ISO 1481, CSN 021232, PN 83106, UNI 6591 Kategorie: Metallschraube

Beschreibung
3D MODEL

Vidasan-din-7971

Legend:

l – length of bolt
k – head height
n – groove width
t – groove depth
dk – head diameter

Makings:

Steel: 10.9
Stainless: A2
Plastic: –

Table according to DIN 7971:

D					ST 2,2	ST 2,9	ST 3,5	ST 4,2	ST 4,8	ST 5,5	ST 6,3
P					0,8	1,1	1,3	1,4	1,6	1,8	1,8
a				max.	0,8	1,1	1,3	1,4	1,6	1,8	1,8
da				max.	2,8	3,5	4,1	4,9	5,5	6,3	7,1
dk				max.	4	5,6	7	8	9,5	11	12
dk				min.	3,7	5,3	6,6	7,6	9,1	10,6	11,6
k				max.	1,3	1,8	2,1	2,4	3	3,2	3,6
k				min.	1,1	1,6	1,9	2,2	2,7	2,9	3,3
n				nominal	0,5	0,8	1	1,2	1,2	1,6	1,6
				max.	0,7	1	1,2	1,51	1,51	1,91	1,91
				min.	0,56	0,86	1,06	1,26	1,26	1,66	1,66
r				min.	0,1	0,1	0,1	0,2	0,2	0,25	0,25
rf				approx.	0,6	0,8	1	1,2	1,5	1,6	1,8
t				min.	0,5	0,7	0,8	1	1,2	1,3	1,4
w				min.	0,5	0,7	0,8	0,9	1,2	1,3	1,4
y				Type C	2	2,6	3,2	3,7	4,3	5	6
y				Type F	1,6	2,1	2,5	2,8	3,2	3,6	3,6
