Legend:
b – length of the thread (at least)
l – length of bolt
d – the nominal diameter of the thread
k – head height
n – groove width
dk – head diameter
Makings:
Steel: steel
Stainless: A2
Plastic: –

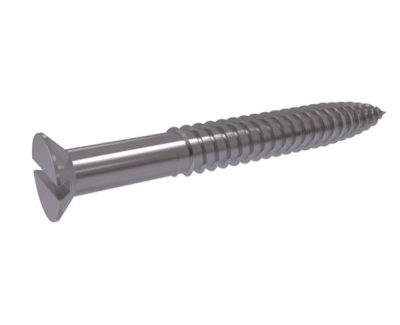

Table according to DIN 97:
| d | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | |||
| k max. | 1,5 | 1,65 | 1,93 | 2,2 | 2,35 | 2,5 | 3 | |||
| dk | 4,7 | 5,6 | 6,5 | 7,5 | 8,3 | 9,2 | 11 | |||
| t min. | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,2 | |||
| t max. | 0,7 | 0,85 | 1 | 1,1 | 1,2 | 1,3 | 1,6 | |||
| n | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 |
