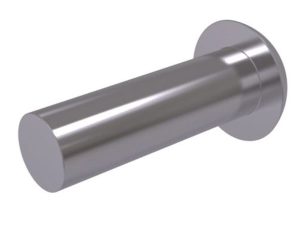

Legend:
d2 – head diameter
k – head height
l – rivet length
d1 – the nominal diameter of the rivet
e – Location nominal diameter from the bottom of the head
d3 – minimum diameter of the shaft
Makings:
Steel: steel
Stainless: A2
Plastic: –
Non Ferrous: Brass, Copper, Aluminium
Thread: –
Table according to DIN 661:
| d1 | Nominal | 1 | 1,2 | (1,4) | 1,6 | 2 | 2,5 | 3 | (3,5) | 4 | 5 | 6 | (7) | 8 |
| tolerance | ±0,05 | ±0,1 | ±0,15 | |||||||||||
| d2 | Nominal | 1,8 | 2,1 | 2,4 | 2,8 | 3,5 | 4,4 | 5,2 | 6,3 | 7 | 8,8 | 10,5 | 12,2 | 14 |
| tolerance | h14 | h15 | ||||||||||||
| d3 | min. | 0,93 | 1,13 | 1,33 | 1,52 | 1,87 | 2,37 | 2,87 | 3,37 | 3,87 | 4,82 | 5,82 | 6,82 | 7,76 |
| e | max. | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 |
| k | approx. | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,4 | 1,8 | 2 | 2,5 | 3 | 3,5 | 4 |
| l | Weight (7,85kg/dm3) kg/1000pcs | |||||||||||||
