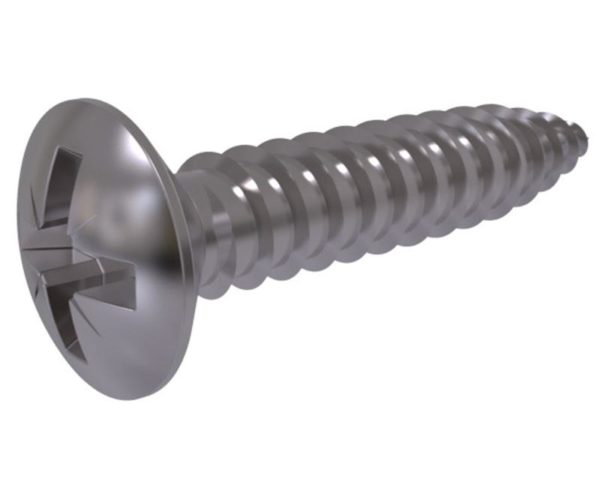

DIN 7983 ISO 7051 Type C ve Type F Countersunk (Flat) Head Tapping Screws With Cross Recess

SKU: DIN 7983, ISO 7051, CSN 021239, UNI 6956 Category: Metal Screw

Description
3D MODEL

Vidasan-din-7983

Legend:

l – length of bolt
d – the nominal diameter of the thread
k – head height
d1 – head diameter

Makings:

Steel: steel – ISO 2702
Stainless: A2
Plastic: –

Table according to DIN 7983:

Thread size			ST2,2	ST2,9	ST3,5	(ST3,9)	ST4,2	ST4,8	ST5,5	ST6,3
P			0,8	1,1	1,3	1,3	1,4	1,6	1,8	1,8
a		max.	0,8	1,1	1,3	1,3	1,4	1,6	1,8	1,8
dk		nominal=max.	4,3	5,5	6,8	7,5	8,1	9,5	10,8	12,4
dk		min.	4	5,2	6,44	7,14	7,74	9,14	10,37	11,97
f		approx.	0,7	0,9	1,2	1,3	1,4	1,5	1,7	2
k		approx.	1,3	1,7	2,1	2,3	2,5	3	3,4	3,8
r		max.	0,8	1,1	1,4	1,5	1,6	1,9	2,1	2,4
rf		approx.	3,8	4,6	5,4	6	6,6	8,2	9,4	11,1
Cross recess		No.	1	1	2	2	2	2	3	3
Type H	m	approx.	2,8	3,4	4,6	4,7	4,9	5,4	7	7,4
	Penetration deptd	min.	1,17	1,81	1,89	2,04	2,24	2,7	3,02	3,46
	Penetration deptd	max.	1,57	2,21	2,39	2,54	2,74	3,2	3,53	3,96
Type Z	m	approx.	2,4	3,1	4,3	4,4	4,6	5,1	6,6	7,1
	Penetration deptd	min.	1,1	1,83	1,88	2	2,26	2,69	2,92	3,4
	Penetration deptd	max.	1,35	2,08	2,34	2,46	2,72	3,15	3,38	3,86
y	max.	Type C	2	2,6	3,2	3,5	3,7	4,3	5	6
y	max.	Type F	1,6	2,1	2,5	2,7	2,8	3,2	3,6	3,6
