Legend:
d1 – the nominal diameter of the thread
k – head height
d2 – head diameter
t – groove depth
L – length of bolt
A – groove
Makings:
Steel: 4.8
Stainless: A2
Plastic: –
Non Ferrous: –
Thread: 6g

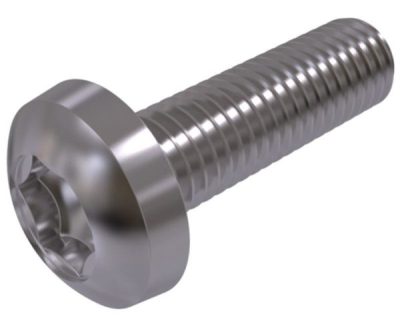

Table according to ISO 14583:
| D | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | ||
| P | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | ||
| a | max. | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | |
| b | min. | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 | |
| da | max. | 2,6 | 3,1 | 3,6 | 4,1 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | |
| dk | nom.=max. | 4 | 4 | 5,6 | 7 | 8 | 9,5 | 12 | 16 | 20 | |
| min. | 3,7 | 4,7 | 5,3 | 6,64 | 7,64 | 9,14 | 11,57 | 15,57 | 19,48 | ||
| k | nom.=max. | 1,6 | 2,1 | 2,4 | 2,6 | 3,1 | 3,7 | 4,6 | 6 | 7,5 | |
| min. | 1,46 | 1,96 | 2,26 | 2,46 | 2,92 | 3,52 | 4,3 | 5,7 | 7,14 | ||
| r | min. | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 | |
| rf | approx. | 3,2 | 4 | 5 | 6 | 6,5 | 8 | 10 | 13 | 16 | |
| x | max. | 1 | 1,1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | |
| Inner hexalobular | Size | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 45 | 50 | |
| A | ref. | 1,75 | 2,4 | 2,8 | 3,35 | 3,95 | 4,5 | 5,6 | 7,95 | 8,95 | |
| t | max. | 0,77 | 1,04 | 1,27 | 1,33 | 1,66 | 1,91 | 2,42 | 3,18 | 4,02 | |
| min. | 0,63 | 0,91 | 1,01 | 1,07 | 1,27 | 1,52 | 2,02 | 2,79 | 3,62 | ||
