Açıklama:
b – diş boyu (min.)
l – vida boyu
d – nominal diş çapı
k – kafa yüksekliği
dk – kafa çapı
m – yıldız genişliği
Materyal:
Kalite: 4.8
Paslanmaz: A2
Plastik: –

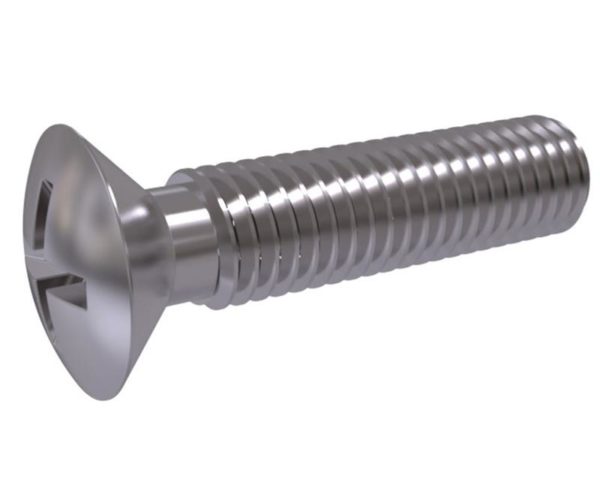

DIN 966 Teknik Detaylar:
| D | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | ||||
| P | 0,4 | 0,45 | 0,5 | 0,8 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | ||||
| a | max. | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | |||
| b | min. | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 | |||
| dk | nominal = max. | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 | |||
| min. | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 | ||||
| f | approx. | 0,5 | 0,6 | 0,75 | 0,9 | 1 | 1,25 | 1,5 | 2 | 2,5 | |||
| max. | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 | ||||
| r | max. | 0,5 | 0,7 | 0,8 | 0,95 | 1 | 1,3 | 1,6 | 2 | 2,5 | |||
| rf | approx. | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 | |||
| x | max. | 1 | 1,1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3,2 | 3,8 | |||
